En bref
- Boîtier CDI : calculateur d’allumage qui déclenche l’étincelle au moment idéal pour une combustion efficace.
- Signes d’alerte : démarrages difficiles, coupures à chaud, ratés à haut régime, perte de puissance, absence d’étincelle.
- Diagnostic : contrôle des bases, examen visuel, test au multimètre, méthode d’échange avec un CDI sûr.
- Risques : surconsommation, calages en courbe, pannes inopinées, usure mécanique accélérée.
- Solutions : remplacement soigné, connexions propres, protection contre l’humidité, attention à l’antidémarrage sur les modèles récents.
Un moteur qui démarre au quart de tour et répond sans hésiter doit une grande part de sa santé au boîtier CDI. Quand cette petite boîte se dérègle, tout le comportement de la machine s’en ressent. Ce guide clarifie son rôle, les symptômes d’une panne et les bons gestes pour contrôler puis remplacer la pièce, avec des exemples concrets et des conseils applicables au quotidien.

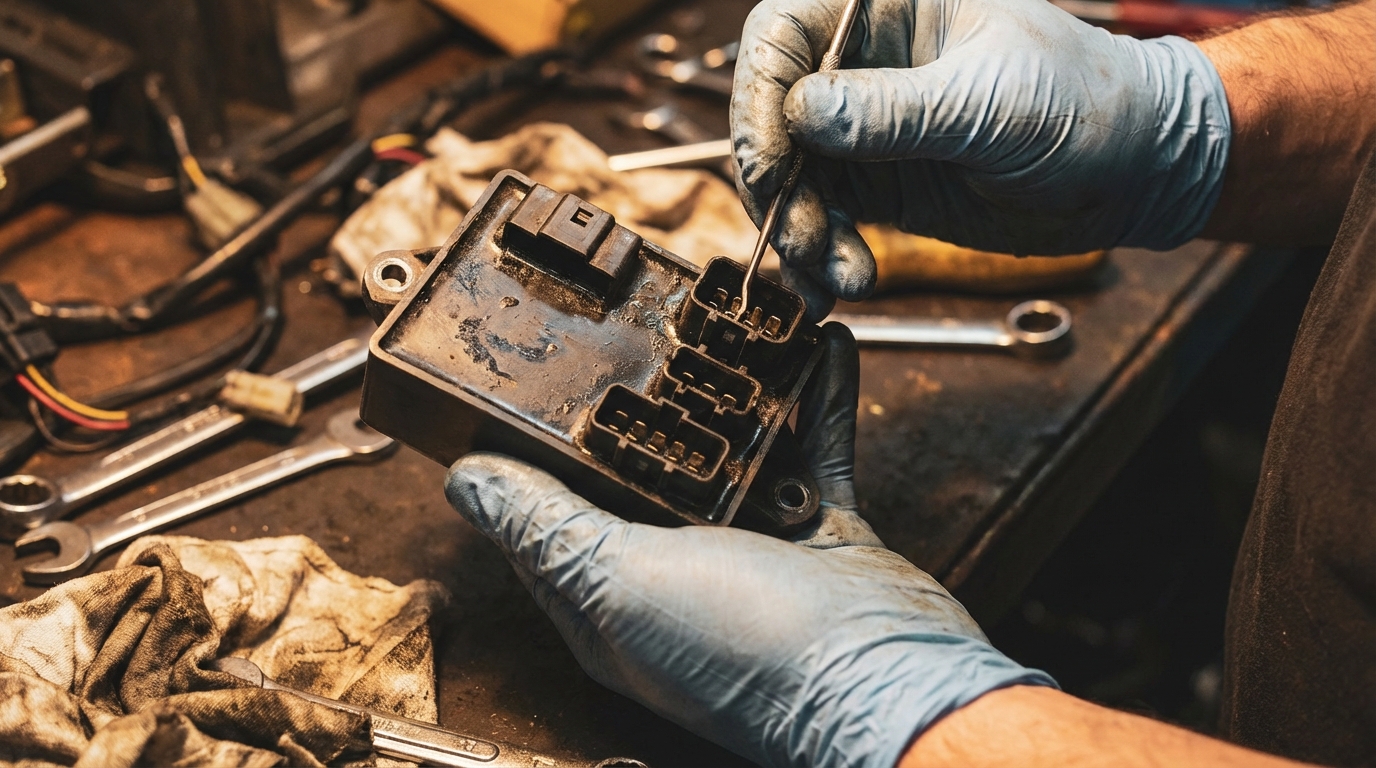

Le boîtier CDI : rôle précis dans l’allumage moteur
Le boîtier CDI orchestre l’allumage en synchronisant l’étincelle avec la position du piston. Il reçoit l’impulsion du capteur, charge un condensateur, puis libère l’énergie vers la bobine haute tension au moment opportun. Une avance bien calculée donne du couple bas régime et évite les trous à l’accélération.
Comment le CDI orchestre l’étincelle
À bas régime, le signal déclenche tôt pour stabiliser le ralenti. En montant dans les tours, le CDI adapte l’avance pour que la combustion reste optimale. S’il envoie le signal trop tard ou pas du tout, les démarrages deviennent capricieux, l’accélération irrégulière et la consommation grimpe. L’idée maîtresse est simple : un timing précis produit une combustion nette et prévisible.
Illustration concrète : Marc, sur une 125 utilitaire, notait des trous vers 6 000 tr/min. Après contrôle des bougies impeccables, le remplacement d’un CDI fatigué a rendu au moteur une montée en régime fluide. Morale pratique : la qualité du signal gouverne la qualité de l’étincelle.
Quels sont les signes d’un boîtier CDI défaillant ?
Certains symptômes pointent directement vers le CDI. Le plus radical reste l’absence totale d’étincelle malgré une bougie et un antiparasite sains. D’autres signes sont intermittents : coupures moteur à chaud avec redémarrage à froid, ratés à haut régime, plafonnement comme sur un 50 cm³ bridé, démarrages laborieux et pertes de puissance sans raison apparente. Ne pas confondre toutefois avec une carburation sale, qui donne plutôt l’impression d’un moteur qui s’étouffe.
| Symptôme | Indice | Action rapide |
|---|---|---|
| Pas d’étincelle | Après bougie/antiparasite OK | Comparer stator, CDI, bobine |
| Coupe à chaud | Redémarre en refroidissant | Soupçon fort sur le CDI |
| Ratés haut régime | Trous en pleine charge | Vérifier carburation puis CDI |
| Démarrage difficile | Plusieurs essais nécessaires | Contrôler avance/étincelle |
Cas vécu en atelier associatif : une 600 roadster coupait après 15 minutes. Après nettoyage du carburateur sans effet, l’échange par un CDI fonctionnel a mis fin aux coupures. Quand la chaleur fait lâcher un composant interne, le diagnostic se gagne à la patience.
Comment tester le boîtier CDI de sa moto ?
Avant tout, valider les bases : batterie bien chargée, bougie neuve, antiparasite serré, masse propre. Ensuite, observer le CDI : fissures, oxydation, connecteurs brûlés sont parlants. Le test au multimètre aide à repérer des incohérences sur l’alimentation ou le capteur, même si l’intérieur du CDI reste peu mesurable chez un particulier.
Étapes de contrôle pragmatiques
- Confirmer l’étincelle à la bougie en sécurité, contact coupé ensuite.
- Mesurer la tension d’alimentation CDI selon la notice, moteur au démarreur.
- Vérifier la continuité des masses et l’état des cosses.
- Tester avec un CDI de référence connu fonctionnel (méthode d’échange).
- Si doute persistant, contrôler bobine HT et capteur de position.
Exemple concret : Nadia, sur un scooter urbain, subissait des coupures aléatoires. La méthode d’échange avec le CDI d’un ami compatible a supprimé immédiatement les ratés, confirmant le verdict sans équipement complexe.
Conséquences d’un CDI HS sur performance et sécurité
Un CDI qui déraille ne se contente pas de gâcher l’agrément. L’allumage mal calé dégrade la combustion, ce qui augmente la consommation et rend la vitesse de croisière instable. Le moteur oscille, la poignée devient imprécise et la conduite fatigue.
Performance, carburant et sécurité
Sur route, des à-coups en courbe ou des calages en manœuvre créent un vrai risque. Un arrêt inopiné sur voie rapide expose le pilote et les autres usagers. À la longue, les explosions mal synchronisées peuvent noircir la bougie, échauffer l’échappement et solliciter inutilement la transmission.
L’enseignement est clair : un allumage fiable protège la mécanique et le pilote. Soigner le CDI, c’est préserver la régularité et la sécurité.
Remplacer et protéger son CDI : bonnes pratiques 2026
Le remplacement reste simple sur beaucoup de modèles : débrancher soigneusement, repérer les connecteurs, clipser le nouveau, puis contrôler le faisceau. Sur des scooters récents équipés d’antidémarrage, l’appairage clé–CDI peut nécessiter l’outil du concessionnaire. Mieux vaut s’y préparer avant d’acheter la pièce.
Prévention et longévité
Sceller les connecteurs avec des protections adaptées et éloigner le boîtier des projections d’eau limite l’oxydation. Éviter la surcharge électrique d’accessoires limite les faux contacts. Un contrôle périodique des masses et de la propreté des cosses suffit souvent à gagner des saisons sans souci.
Dernier conseil pour les 50 cm³ : un CDI « racing » débride le régime mais n’ajoute pas de chevaux sur moteur d’origine. Sans adaptation cohérente (échappement, variateur), l’effet reste marginal. La règle d’or tient en une phrase : protéger, connecter proprement, et documenter l’appairage.
Peut-on tester un boîtier CDI à la maison ?
Un contrôle complet est délicat. On vérifie alimentation, masses et capteur au multimètre, puis on confirme par échange avec un CDI fonctionnel.
Comment distinguer panne d’allumage et de carburation ?
L’allumage coupe net, provoque des à-coups électriques. La carburation encrassée donne une sensation d’étouffement et de manque d’essence à haut régime.
Un CDI « racing » rend-il le moteur plus puissant ?
Sur moteur d’origine, non. Il supprime surtout une limite de régime. Les gains n’apparaissent que si l’ensemble mécanique est déjà optimisé.
Le CDI doit-il être appairé avec la clé de contact ?
Sur de nombreux scooters récents, oui. L’antidémarrage impose souvent un appairage réalisé avec l’outil du réseau.
